Корпусні підшипники та роз'ємні корпуси
Неправильне первинне встановлення підшипника або перекос валу може призвести до передчасних поломок механізмів. Корпусні підшипники NTE поставляються у зібраному вигляді та забезпечують швидку установку й точне самоцентрування. Роз’ємний корпус надає гнучкість: можна ремонтувати вузли без демонтажу суміжних елементів.
Розмірний ряд
Широкий вибір дозволяє замовити роз’ємні корпуси або вже готовий вузол, який точно відповідає вашим монтажним умовам:
- Типорозміри корпусів: UCF, UCFC,UCFL, UCP, UCPA, UCT, UKF, UKFC, UKFL, UKP, UKT, SN, SNU
- Діапазон діаметрів валу: 12…95 мм
- Габаритні розміри корпусу: див. каталог
Повний розмірний ряд – у технічному каталозі NTE.
Конструкція та принцип роботи
Якщо потрібна адаптивна конструкція, рекомендуємо купити роз’ємні корпуси типу SN, SNU, які можна укомплектувати під конкретні технічні вимоги.
Основні елементи готового вузла:
- Корпус – стандартний матеріал – це сірий чавун. Також можливі виконання з ковкого чавуну, сталі, нержавіючої сталі або пластику. Залежить від умов експлуатації.
- Сферичне зовнішнє кільце підшипника – кільце із сферичною зовнішньою поверхнею самовирівнюється у корпусі відносно валу.
- Мастило та маслянка – заводська змазка з вбудованим каналом для її подачі.
- Вставний підшипник – кульковий елемент кочення для радіальних і частково осьових навантажень.
- Ущільнення – захист від пилу і вологи для експлуатації в складних умовах. Стандартне виконання – з однокромковим ущільненням та захисною шайбою, також пропонуються посилені виконання ущільнень для особливо складних умов.
- Сталевий сепаратор – утримує кульки на рівній відстані та забезпечує рівномірний розподіл навантаження.
NTE також постачає роз’ємні корпуси оптом без вставного підшипника, що дозволяє збирати вузол під ваші технічні вимоги.
Технічні деталі
Конкретні значення залежать від типу вставного підшипника та умов експлуатації:
- Максимальна швидкість обертання – вузли підбираються під конкретні умови експлуатації: від середніх обертів до високошвидкісних систем.
- Температурний діапазон – від -40°C до 120 °C.
- Динамічна вантажопідйомність – розраховані на середні та високі навантаження
Актуальні значення швидкості, навантажень і температур – у таблиці технічних параметрів NTE.
Переваги для промисловості
Масове серійне виробництво забезпечує нижчу ціну посиленого корпусу з чавуна. Такий корпус здатен витримувати підвищенні навантаження. Крім економічної вигоди, готові вузли NTE пропонують ряд технічних переваг:
- Самоцентрування у корпусі – сферична посадка компенсує монтажні перекоси без додаткового вирівнювання валу.
- Стійке кріплення до рами – корпус забезпечує жорстку фіксацію вузла і стабільну геометрію під навантаженням.
- Інтегроване ущільнення – захист підшипника вже передбачений конструкцією та не потребує додаткових елементів.
- Зручне технічне обслуговування – можливість змащування без демонтажу вала.
- Швидка заміна вставного підшипника – у разі зношування змінюється вкладиш, а не весь вузол, що знижує експлуатаційні витрати.
Ці технічні переваги дозволяють економити час і оптимізувати витрати на обслуговування, зменшують простої та підвищують надійність виробничих процесів.
Галузі застосування
NTE здійснює виробництво та продаж корпусів підшипників та вже готових вузлів для різних галузей промисловості:
- Машинобудування – стрічкові та роликові конвеєри, транспортно-розвантажувальні системи, привідні механізми та допоміжне обладнання.
- Сільське господарство – комбайни та жатки, культиватори, сівалки, ґрунтообробна техніка, зернотранспортери та шнеки.
- Харчова та пакувальна промисловість – конвеєрні лінії, фасувальне та пакувальне обладнання, сортувальні та мийні машини.
- Системи вентиляції та клімат-контролю – промислові вентилятори, повітроочисні та витяжні установки.
- Будівельна та дорожня техніка – бетонозмішувачі, дробильно-сортувальні установки, пересувні транспортери.
Види корпусних підшипників
Ціна корпусів підшипників зазвичай є вигідною, проте вибір залежить не тільки від вартості, а й від виду підшипників:

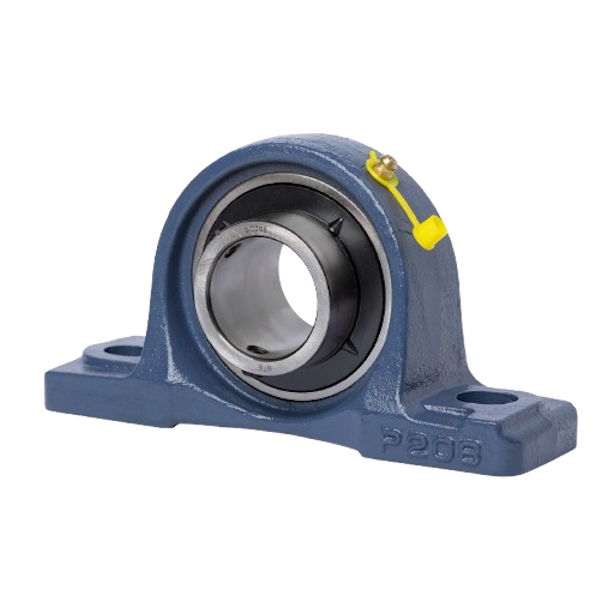

- Підшипники на лапах (Pillow Block Units). Це найпоширеніший варіант для швидкого монтажу на горизонтальну опорну поверхню. Вони гарантують стабільну фіксацію валу та легке обслуговування. Для стандартних умов – UCP, для роботи у режимі «пуск-стоп» – UCPA, для точного центрування – UKP з конічним отвором.

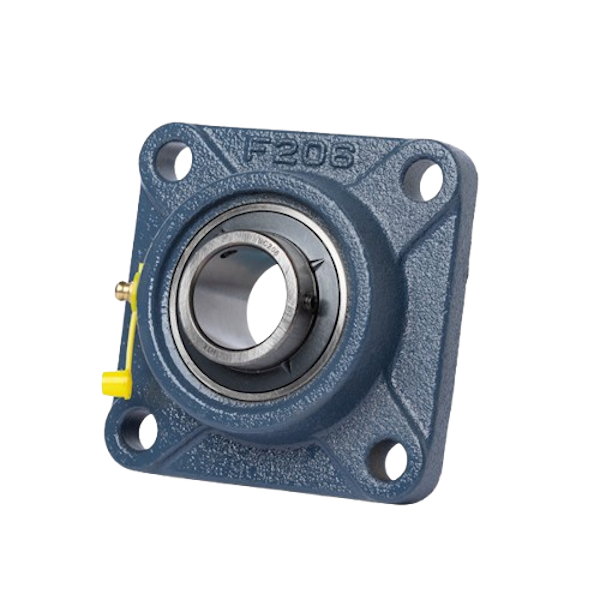

- Фланцеві підшипники (Flange Units) – створені для монтажу на вертикальні або бічні поверхні. Вони забезпечують стійкість до вібрацій і високу точність установки. В асортименті бренду доступні квадратні, овальні та круглі фланці під різні конструктивні вимоги.

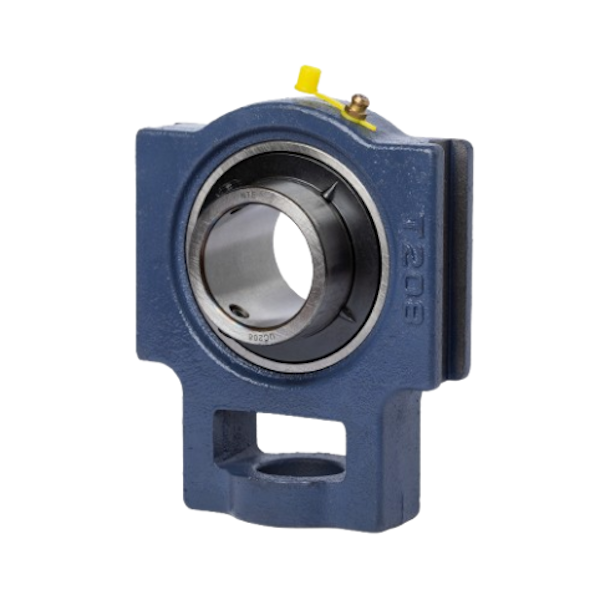

- Натяжні (UCT/UKT) – призначені для компенсації натягу ременів і ланцюгів, що зменшує зношування приводів.
NTE постачає оптом корпуси підшипників, що дозволяє отримати додаткови економічну вигоду споживачу.
Переваги співпраці з NTE
- Стабільні поставки – мінімальні терміни очікування.
- Гарантія якості – сертифікована продукція та багаторівневий контроль.
- Гнучкі умови співпраці – опт, знижки, індивідуальні пропозиції.
- Широкий асортимент – різні розміри та типи виконання.
Ефективна робота обладнання починається з вибору компонентів NTE. Спростіть технічне обслуговування та плануйте виробництво за допомогою перевіреного постачальника корпусів підшипників!
