Łożyska w oprawach i obudowy dzielone

Nieprawidłowy montaż łożyska lub niewspółosiowość wału mogą prowadzić do przedwczesnych awarii mechanizmów. Łożyska w oprawach NTE dostarczane są jako kompletne zespoły, co zapewnia szybki montaż i samonastawność. Oprawy dzielone oferują dodatkową elastyczność – umożliwiają serwis bez konieczności demontażu sąsiednich elementów.

Zakres wymiarów

Szeroki wybór pozwala zamówić obudowy dzielone, jak i gotowe zespoły łożyskowe dopasowane do konkretnych warunków montażowych:

Oprawy łożyskowe i obudowy dzielone

W przypadku konstrukcji wymagających elastyczności zaleca się zastosowanie obudów dzielonych typu SN, SNU, które można skonfigurować zgodnie z wymaganiami technicznymi.

Podstawowe elementy zespołu:

NTE oferuje również obudowy dzielone hurtowo bez łożyska, co pozwala na indywidualne kompletowanie zespołu zgodnie z wymaganiami technicznymi.

Dane techniczne

Konkretne wartości zależą od typu łożyska wkładkowego oraz warunków eksploatacji:

Zalety dla przemysłu

Masowa produkcja seryjna zapewnia niższą cenę wzmocnionej obudowy z żeliwa, które są zdolne do pracy przy zwiększonych obciążeniach. Oprócz korzyści ekonomicznych gotowe zespoły NTE oferują także szereg zalet technicznych:

Te zalety techniczne pozwalają oszczędzać czas i optymalizować koszty utrzymania, ograniczają przestoje oraz zwiększają niezawodność procesów produkcyjnych.

Obszary zastosowania

NTE produkuje i dostarcza oprawy łożyskowe oraz kompletne zespoły dla wielu sektorów przemysłu:

Rodzaje opraw łożyskowych

Cena opraw łożyskowych jest zazwyczaj korzystna, jednak wybór zależy nie tylko od kosztu, ale także od typu rozwiązania:

NTE dostarcza oprawy łożyskowe hurtowo w sprzedaży hurtowej, co pozwala na dodatkowe oszczędności dla klientów.

Korzyści współpracy z NTE

Efektywna praca urządzeń zaczyna się od właściwego doboru komponentów NTE. Uprość obsługę techniczną i planuj produkcję z wyprzedzeniem, wybierając sprawdzonego dostawcę opraw łożyskowych!

Oznaczenia i wymiary

Łożyska w oprawach to kompletne zespoły, które dzięki sferycznemu osadzeniu łożyska w oprawie kompensują niewspółosiowość montażową wału. NTE oferuje je w oprawach stojących, kołnierzowych i naciągowych dla wałów o średnicy od 12 do 140 mm, a także same łożyska wkładkowe.

Średnica otworu d, mm –

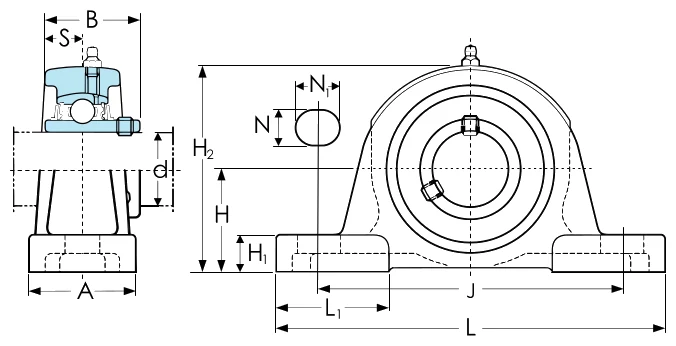

Łożyska w oprawach stojących UCP otwór 12–140 mm

	Wymiary, mm													Nośność, kN
Oznaczenie	d	H	L	A	J	N	N₁	H₁	H₂	L₁	B	S	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko
	12	30,2	127	38	95	13	18	12	60	38	31	12,7	M10	12,8	6,65	13,2	0,63	P203	UC201
	15	30,2	127	38	95	13	18	12	60	38	31	12,7	M10	12,8	6,65	13,2	0,61	P203	UC202
	17	30,2	127	38	95	13	18	12	60	38	31	12,7	M10	12,8	6,65	13,2	0,6	P203	UC203
	20	33,3	127	38	95	13	18	13	64	38	31	12,7	M10	12,8	6,65	13,2	0,66	P204	UC204
	25	36,5	140	38	105	13	18	13	71	43	34,1	14,3	M10	14	7,85	13,9	0,8	P205	UC205
	25	45	175	45	132	17	20	16	85	55	38	15	M14	21,2	10,9	12,6	1,7	P305	UC305
	30	42,9	165	48	121	17	21	15	84	53	38,1	15,9	M14	19,5	11,3	13,9	1,3	P206	UC206
	30	50	180	50	140	17	20	17	95	53	43	17	M14	26,7	15	13,3	2,2	P306	UC306
	35	47,6	167	48	127	17	21	16	93	51	42,9	17,5	M14	25,7	15,4	13,9	1,6	P207	UC207
	35	56	210	56	160	17	25	19	107	65	48	19	M14	33,4	19,3	13,2	3	P307	UC307
	40	49,2	184	54	137	17	21	17	98	57	49,2	19	M14	29,1	17,8	14	2	P208	UC208
	40	60	220	60	170	17	27	19	118	65	52	19	M14	40,7	24	13,2	3,8	P308	UC308
	45	54	190	54	146	17	21	17	106	60	49,2	19	M14	34,1	21,3	14	2,2	P209	UC209
	45	67	245	67	190	20	30	21	132	75	57	22	M16	48,9	29,5	13,3	4,9	P309	UC309
	50	57,2	206	60	159	20	22	19	113	63	51,6	19	M16	35,1	23,3	14,4	2,9	P210	UC210
	50	75	275	75	212	20	35	24	148	88	61	22	M16	62	38,3	13,2	6,6	P310	UC310
	55	63,5	219	60	171	20	22	19	125	70	55,6	22,2	M16	43,4	29,4	14,4	3,6	P211	UC211
	55	80	310	80	236	20	38	27	158	90	66	25	M16	71,6	45	13,2	7,9	P311	UC311
	60	69,8	241	70	184	20	25	22	138	76	65,1	25,4	M16	52,4	36,2	14,4	4,9	P212	UC212
	60	85	330	85	250	25	38	29	167	103	71	26	M20	81,9	52,2	13,2	9,5	P312	UC312
	65	76,2	265	70	203	25	30	25	150	78	65,1	25,4	M20	57,2	40,1	14,4	5,9	P213	UC213
	65	90	340	90	260	25	38	32	176	110	75	30	M20	92,7	59,9	13,2	10,7	P313	UC313
	70	79,4	266	72	210	25	30	28	156	78	74,6	30,2	M20	62,2	44,1	14,5	6,8	P214	UC214
	70	95	360	90	280	27	40	35	186	110	78	33	M22	104	68,2	13,2	12,4	P314	UC314
	75	82,6	275	74	217	25	30	28	162	80	77,8	33,3	M20	67,4	48,3	14,5	7,4	P215	UC215
	75	100	380	100	290	27	40	35	198	107	82	32	M22	113	77,2	13,2	14,8	P315	UC315
	80	88,9	292	78	232	25	35	32	174	86	82,6	33,3	M20	72,7	53	14,6	9	P216	UC216
	80	106	400	110	300	27	40	35	209	120	86	34	M22	123	86,7	13,3	18,5	P316	UC316
	85	95,2	310	83	247	25	40	32	185	90	85,7	34,1	M20	84	61,9	14,5	10,8	P217	UC217
	85	112	420	110	320	33	45	40	220	120	96	40	M27	133	96,8	13,3	20,3	P317	UC317
	90	101,6	327	88	262	27	45	34	198	104	96	39,7	M22	96,1	71,5	14,5	13,9	P218	UC218
	90	118	430	110	330	33	45	40	234	120	96	40	M27	143	107	13,3	22,8	P318	UC318
	95	125	470	120	360	36	50	46	248	125	103	41	M30	153	119	13,3	29	P319	UC319
	–	140	490	120	380	36	50	46	273	140	108	42	M30	173	141	13,2	35,1	P320	UC320
	105	140	490	120	380	36	50	46	278	140	112	44	M30	184	153	13,2	37,6	P321	UC321
	110	150	520	140	400	40	55	50	296	150	117	46	M33	205	180	13,2	44	P322	UC322
	120	160	570	140	450	40	55	50	316	160	126	51	M33	207	185	13,5	55,4	P324	UC324
	130	180	600	140	480	40	55	50	355	195	135	54	M33	229	214	13,6	72,1	P326	UC326
	140	200	620	140	500	40	55	60	393	185	145	59	M33	253	246	13,6	92,5	P328	UC328

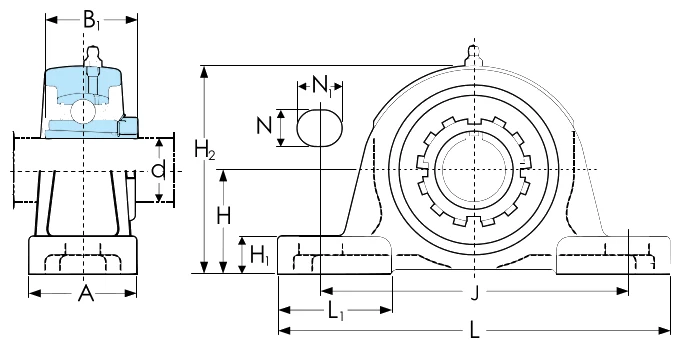

Łożyska w oprawach stojących UKP na tulei wciąganej otwór 20–125 mm

	Wymiary, mm												Nośność, kN
Oznaczenie	d	H	L	A	J	N	N₁	H₁	H₂	L₁	B	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko
	20	36,5	140	38	105	13	18	13	71	43	29	M10	14	7,85	13,9	0,84	P205	UK205
	20	45	175	45	132	17	20	16	85	55	35	M14	21,2	10,9	12,6	1,7	P305	UK305
	25	42,9	165	48	121	17	21	15	84	53	31	M14	19,5	11,3	13,9	1,4	P206	UK206
	25	50	180	50	140	17	20	17	95	53	38	M14	26,7	15	13,3	2,3	P306	UK306
	30	47,6	167	48	127	17	21	16	93	51	35	M14	25,7	15,4	13,9	1,7	P207	UK207
	30	56	210	56	160	17	25	19	107	65	43	M14	33,4	19,3	13,2	3	P307	UK307
	35	49,2	184	54	137	17	21	17	98	57	36	M14	29,1	17,8	14	2	P208	UK208
	35	60	220	60	170	17	27	19	118	65	46	M14	40,7	24	13,2	3,8	P308	UK308
	40	54	190	54	146	17	21	17	106	60	39	M14	34,1	21,3	14	2,3	P209	UK209
	40	67	245	67	190	20	30	21	132	75	50	M16	48,9	29,5	13,3	5	P309	UK309
	45	57,2	206	60	159	20	22	19	113	63	42	M16	35,1	23,3	14,4	3	P210	UK210
	45	75	275	75	212	20	35	24	148	88	55	M16	62	38,3	13,2	6,7	P310	UK310
	50	63,5	219	60	171	20	22	19	125	70	45	M16	43,4	29,4	14,4	3,7	P211	UK211
	50	80	310	80	236	20	38	27	158	90	59	M16	71,6	45	13,2	8,1	P311	UK311
	55	69,8	241	70	184	20	25	22	138	76	47	M16	52,4	36,2	14,4	4,8	P212	UK212
	55	85	330	85	250	25	38	29	167	103	62	M20	81,9	52,2	13,2	9,4	P312	UK312
	60	76,2	265	70	203	25	30	25	150	78	50	M20	57,2	40,1	14,4	5,8	P213	UK213
	60	90	340	90	260	25	38	32	176	110	65	M20	92,7	59,9	13,2	10,8	P313	UK313
	65	82,6	275	74	217	25	30	28	162	80	55	M20	67,4	48,3	14,5	7,5	P215	UK215
	65	100	380	100	290	27	40	35	198	107	73	M22	113	77,2	13,2	14,9	P315	UK315
	70	88,9	292	78	232	25	35	32	174	86	59	M20	72,7	53	14,6	9,2	P216	UK216
	70	106	400	110	300	27	40	35	209	120	78	M22	123	86,7	13,3	18,6	P316	UK316
	75	95,2	310	83	247	25	40	32	185	90	63	M20	84	61,9	14,5	11	P217	UK217
	75	112	420	110	320	33	45	40	220	120	82	M27	133	96,8	13,3	20,2	P317	UK317
	80	101,6	327	88	262	27	45	34	198	104	65	M22	96,1	71,5	14,5	13,8	P218	UK218
	80	118	430	110	330	33	45	40	234	120	86	M27	143	107	13,3	22,8	P318	UK318
	85	125	470	120	360	36	50	46	248	125	90	M30	153	119	13,3	29,3	P319	UK319
	–	140	490	120	380	36	50	46	273	140	97	M30	173	141	13,2	34,8	P320	UK320
	100	150	520	140	400	40	55	50	296	150	105	M33	205	180	13,2	43,9	P322	UK322
	110	160	570	140	450	40	55	50	316	160	112	M33	207	185	13,5	55,7	P324	UK324
	115	180	600	140	480	40	55	50	355	195	121	M33	229	214	13,6	71,9	P326	UK326
	125	200	620	140	500	40	55	60	393	185	131	M33	253	246	13,6	92,5	P328	UK328

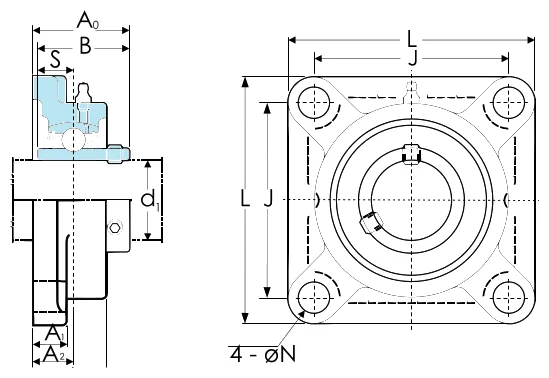

Łożyska w oprawach kołnierzowych kwadratowych UCF otwór 12–140 mm

	Wymiary, mm											Nośność, kN
Oznaczenie	d	L	A	J	N	A₁	A₂	A₀	B	S	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko
	12	86	25	64	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,64	F204	UC201
	15	86	25	64	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,62	F204	UC202
	17	86	25	64	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,61	F204	UC203
	20	86	25	64	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,59	F204	UC204
	25	95	27	70	12	13	16	35,8	34,1	14,3	M10	14	7,85	13,9	0,83	F205	UC205
	25	108	30	83	12	13	18	40,2	38,1	15,9	M10	19,5	11,3	13,9	1,2	FX05	UCX05
	25	110	29	80	16	13	16	39	38	15	M14	21,2	10,9	12,6	1,3	F305	UC305
	30	108	31	83	12	13	18	40,2	38,1	15,9	M10	19,5	11,3	13,9	1,1	F206	UC206
	30	125	32	95	16	15	18	44	43	17	M14	26,7	15	13,3	1,9	F306	UC306
	35	117	34	92	14	15	19	44,4	42,9	17,5	M12	25,7	15,4	13,9	1,5	F207	UC207
	35	135	36	100	19	16	20	49	48	19	M16	33,4	19,3	13,2	2,3	F307	UC307
	40	130	36	102	16	15	21	51,2	49,2	19	M14	29,1	17,8	14	1,9	F208	UC208
	40	150	40	112	19	17	23	56	52	19	M16	40,7	24	13,2	3,1	F308	UC308
	45	137	38	105	16	16	22	52,2	49,2	19	M14	34,1	21,3	14	2,2	F209	UC209
	45	160	44	125	19	18	25	60	57	22	M16	48,9	29,5	13,3	4	F309	UC309
	50	143	40	111	16	16	22	54,6	51,6	19	M14	35,1	23,3	14,4	2,5	F210	UC210
	50	175	48	132	23	19	28	67	61	22	M20	62	38,3	13,2	5,1	F310	UC310
	55	162	43	130	19	18	25	58,4	55,6	22,2	M16	43,4	29,4	14,4	3,4	F211	UC211
	55	185	52	140	23	20	30	71	66	25	M20	71,6	45	13,2	5,6	F311	UC311
	60	175	48	143	19	18	29	68,7	65,1	25,4	M16	52,4	36,2	14,4	4,2	F212	UC212
	60	195	56	150	23	22	33	78	71	26	M20	81,9	52,2	13,2	6,9	F312	UC312
	65	187	50	149	19	22	30	69,7	65,1	25,4	M16	57,2	40,1	14,4	5,2	F213	UC213
	65	208	58	166	23	22	33	78	75	30	M20	92,7	59,9	13,2	7,8	F313	UC313
	70	193	54	152	19	22	31	75,4	74,6	30,2	M16	62,2	44,1	14,5	5,9	F214	UC214
	70	226	61	178	25	25	36	81	78	33	M22	104	68,2	13,2	10,1	F314	UC314
	75	200	56	159	19	22	34	78,5	77,8	33,3	M16	67,4	48,3	14,5	6,4	F215	UC215
	75	236	66	184	25	25	39	89	82	32	M22	113	77,2	13,2	11,6	F315	UC315
	80	208	58	165	23	22	34	83,3	82,6	33,3	M20	72,7	53	14,6	7,3	F216	UC216
	80	250	68	196	31	27	38	90	86	34	M27	123	86,7	13,3	12,8	F316	UC316
	85	220	63	175	23	24	36	87,6	85,7	34,1	M20	84	61,9	14,5	8,9	F217	UC217
	85	260	74	204	31	27	44	100	96	40	M27	133	96,8	13,3	15,3	F317	UC317
	90	235	68	187	23	25	40	96,3	96	39,7	M20	96,1	71,5	14,5	11,4	F218	UC218
	90	280	76	216	35	30	44	100	96	40	M30	143	107	13,3	18,9	F318	UC318
	95	290	94	228	35	30	59	121	103	41	M30	153	119	13,3	21,6	F319	UC319
	–	310	94	242	38	32	59	125	108	42	M33	173	141	13,2	25,8	F320	UC320
	105	310	94	242	38	32	59	127	112	44	M33	184	153	13,2	30,2	F321	UC321
	110	340	96	266	41	35	60	131	117	46	M36	205	180	13,2	35,3	F322	UC322
	120	370	110	290	41	40	65	140	126	51	M36	207	185	13,5	47,3	F324	UC324
	130	410	115	320	41	45	65	146	135	54	M36	229	214	13,6	65,5	F326	UC326
	140	450	125	350	41	55	75	161	145	59	M36	253	246	13,6	93,4	F328	UC328

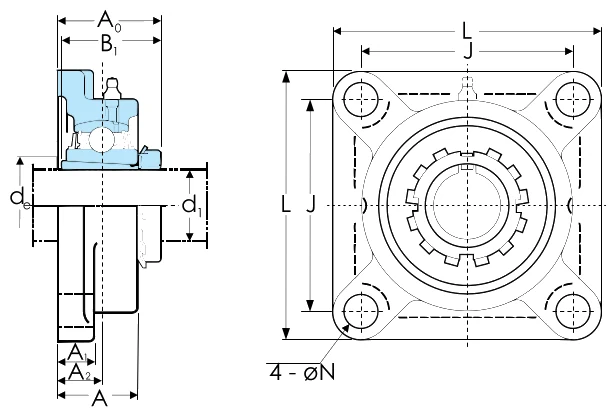

Łożyska w oprawach kołnierzowych kwadratowych UKF na tulei wciąganej otwór 20–125 mm

	Wymiary, mm											Nośność, kN
Oznaczenie	d	L	A	J	N	A₁	A₂	A₀	B₁	d_e	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko	Tuleja
	20	95	27	70	12	13	16	34,5	29	30	M10	14	7,85	13,9	0,87	F205	UK205	H305
	20	110	29	80	16	13	16	37,5	35	–	M14	21,2	10,9	12,6	1,4	F305	UK305	H2305
	25	108	31	83	12	13	18	37,5	31	36	M10	19,5	11,3	13,9	1,3	F206	UK206	H306
	25	125	32	95	16	15	18	41	38	–	M14	26,7	15	13,3	1,9	F306	UK306	H2306
	30	117	34	92	14	15	19	41	35	41	M12	25,7	15,4	13,9	1,6	F207	UK207	H307
	30	135	36	100	19	16	20	45,5	43	–	M16	33,4	19,3	13,2	2,3	F307	UK307	H2307
	35	130	36	102	16	15	21	44,5	36	46	M14	29,1	17,8	14	1,9	F208	UK208	H308
	35	150	40	112	19	17	23	50,5	46	–	M16	40,7	24	13,2	3,1	F308	UK308	H2308
	40	137	38	105	16	16	22	47,5	39	52	M14	34,1	21,3	14	2,3	F209	UK209	H309
	40	160	44	125	19	18	25	55	50	–	M16	48,9	29,5	13,3	4,1	F309	UK309	H2309
	45	143	40	111	16	16	22	48,5	42	58	M14	35,1	23,3	14,4	2,6	F210	UK210	H310
	45	175	48	132	23	19	28	60	55	–	M20	62	38,3	13,2	5,1	F310	UK310	H2310
	50	162	43	130	19	18	25	52,5	45	64	M16	43,4	29,4	14,4	3,5	F211	UK211	H311
	50	185	52	140	23	20	30	63,5	59	–	M20	71,6	45	13,2	5,9	F311	UK311	H2311
	55	175	48	143	19	18	29	58,5	47	69	M16	52,4	36,2	14,4	4,1	F212	UK212	H312
	55	195	56	150	23	22	33	69,5	62	–	M20	81,9	52,2	13,2	6,8	F312	UK312	H2312
	60	187	50	149	19	22	30	62	50	74	M16	57,2	40,1	14,4	5,1	F213	UK213	H313
	60	208	58	166	23	22	33	71,5	65	–	M20	92,7	59,9	13,2	7,9	F313	UK313	H2313
	65	200	56	159	19	22	34	69	55	85	M16	67,4	48,3	14,5	6,5	F215	UK215	H315
	65	236	66	184	25	25	39	81,5	73	–	M22	113	77,2	13,2	11,7	F315	UK315	H2315
	70	208	58	165	23	22	34	72	59	90	M20	72,7	53	14,6	7,6	F216	UK216	H316
	70	250	68	196	31	27	38	82,5	78	–	M27	123	86,7	13,3	12,9	F316	UK316	H2316
	75	220	63	175	23	24	36	76	63	96	M20	84	61,9	14,5	9	F217	UK217	H317
	75	260	74	204	31	27	44	92	82	–	M27	133	96,8	13,3	15,2	F317	UK317	H2317
	80	235	68	187	23	25	40	82	65	102	M20	96,1	71,5	14,5	11,4	F218	UK218	H318
	80	280	76	216	35	30	44	92	86	–	M30	143	107	13,3	19	F318	UK318	H2318
	85	290	94	228	35	30	59	111	90	–	M30	153	119	13,3	21,9	F319	UK319	H2319
	–	310	94	242	38	32	59	113	97	–	M33	173	141	13,2	25,4	F320	UK320	H2320
	100	340	96	266	41	35	60	120	105	–	M36	205	180	13,2	35,2	F322	UK322	H2322
	110	370	110	290	41	40	65	130,5	112	–	M36	207	185	13,5	47,6	F324	UK324	H2324
	115	410	115	320	41	45	65	131,5	121	–	M36	229	214	13,6	65,3	F326	UK326	H2326
	125	450	125	350	41	55	75	147,5	131	–	M36	253	246	13,6	93,4	F328	UK328	H2328

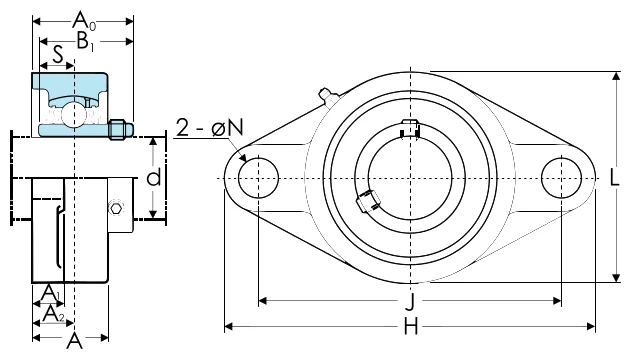

Łożyska w oprawach kołnierzowych owalnych UCFL otwór 12–140 mm

	Wymiary, mm												Nośność, kN
Oznaczenie	d	H	L	A	J	N	A₁	A₂	A₀	B	S	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko
	12	113	60	25,5	90	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,5	FL204	UC201
	15	113	60	25,5	90	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,48	FL204	UC202
	17	113	60	25,5	90	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,47	FL204	UC203
	20	113	60	25,5	90	12	11	15	33,3	31	12,7	M10	12,8	6,65	13,2	0,45	FL204	UC204
	25	130	68	27	99	16	13	16	35,8	34,1	14,3	M14	14	7,85	13,9	0,64	FL205	UC205
	25	150	80	29	113	19	13	16	39	38	15	M16	21,2	10,9	12,6	1,1	FL305	UC305
	30	148	80	31	117	16	13	18	40,2	38,1	15,9	M14	19,5	11,3	13,9	0,93	FL206	UC206
	30	180	90	32	134	23	15	18	44	43	17	M20	26,7	15	13,3	1,5	FL306	UC306
	35	161	90	34	130	16	14	19	44,4	42,9	17,5	M14	25,7	15,4	13,9	1,2	FL207	UC207
	35	185	100	36	141	23	16	20	49	48	19	M20	33,4	19,3	13,2	1,8	FL307	UC307
	40	175	100	36	144	16	14	21	51,2	49,2	19	M14	29,1	17,8	14	1,6	FL208	UC208
	40	200	112	40	158	23	17	23	56	52	19	M20	40,7	24	13,2	2,5	FL308	UC308
	45	188	108	38	148	19	15	22	52,2	49,2	19	M16	34,1	21,3	14	1,9	FL209	UC209
	45	230	125	44	177	25	18	25	60	57	22	M22	48,9	29,5	13,3	3,5	FL309	UC309
	50	197	115	40	157	19	15	22	54,6	51,6	19	M16	35,1	23,3	14,4	2,2	FL210	UC210
	50	240	140	48	187	25	19	28	67	61	22	M22	62	38,3	13,2	4,4	FL310	UC310
	55	224	130	43	184	19	18	25	58,4	55,6	22,2	M16	43,4	29,4	14,4	3,3	FL211	UC211
	55	250	150	52	198	25	20	30	71	66	25	M22	71,6	45	13,2	5,3	FL311	UC311
	60	250	140	48	202	23	18	29	68,7	65,1	25,4	M20	52,4	36,2	14,4	4,2	FL212	UC212
	60	270	160	56	212	31	22	33	78	71	26	M27	81,9	52,2	13,2	6,5	FL312	UC312
	65	258	155	50	210	23	20	30	69,7	65,1	25,4	M20	57,2	40,1	14,4	5,1	FL213	UC213
	65	295	175	58	240	31	25	33	78	75	30	M27	92,7	59,9	13,2	8,5	FL313	UC313
	70	265	160	54	216	23	20	31	75,4	74,6	30,2	M20	62,2	44,1	14,5	5,7	FL214	UC214
	70	315	185	61	250	35	28	36	81	78	33	M30	104	68,2	13,2	9,7	FL314	UC314
	75	275	165	56	225	23	20	34	78,5	77,8	33,3	M20	67,4	48,3	14,5	6,4	FL215	UC215
	75	320	195	66	260	35	30	39	89	82	32	M30	113	77,2	13,2	11,3	FL315	UC315
	80	290	180	58	233	25	20	34	83,3	82,6	33,3	M22	72,7	53	14,6	7,8	FL216	UC216
	80	355	210	68	285	38	32	38	90	86	34	M33	123	86,7	13,3	14,4	FL316	UC316
	85	305	190	63	248	25	22	36	87,6	85,7	34,1	M22	84	61,9	14,5	9,8	FL217	UC217
	85	370	220	74	300	38	32	44	100	96	40	M33	133	96,8	13,3	16	FL317	UC317
	90	320	205	68	265	25	23	40	96,3	96	39,7	M22	96,1	71,5	14,5	12,3	FL218	UC218
	90	385	235	76	315	38	36	44	100	96	40	M33	143	107	13,3	19	FL318	UC318
	95	405	250	94	330	41	40	59	121	103	41	M36	153	119	13,3	24,6	FL319	UC319
	100	440	270	94	360	44	40	59	125	108	42	M39	173	141	13,2	29,4	FL320	UC320
	105	440	270	94	360	44	40	59	127	112	44	M39	184	153	13,2	34,4	FL321	UC321
	110	470	300	96	390	44	42	60	131	117	46	M39	205	180	13,2	36,2	FL322	UC322
	120	520	330	110	430	47	48	65	140	126	51	M42	207	185	13,5	51,6	FL324	UC324
	130	550	360	115	460	47	50	65	146	135	54	M42	229	214	13,6	61,6	FL326	UC326
	140	600	400	125	500	51	60	75	161	145	59	M45	253	246	13,6	68,4	FL328	UC328

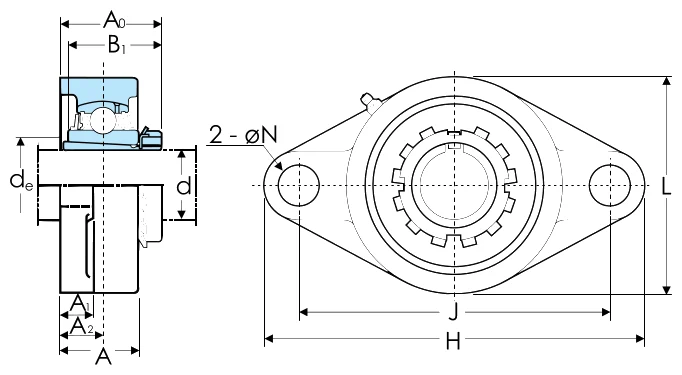

Łożyska w oprawach kołnierzowych owalnych UKFL na tulei wciąganej otwór 20–125 mm

	Wymiary, mm												Nośność, kN
Oznaczenie	d	H	L	A	J	N	A₁	A₂	A₀	B₁	d_e	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko	Tuleja
	20	130	68	27	99	16	13	16	34,5	29	30	M14	14	7,85	13,9	0,68	FL205	UK205	H305
	20	150	80	29	113	19	13	16	37,5	35	–	M16	21,2	10,9	12,6	1,1	FL305	UK305	H2305
	25	148	80	31	117	16	13	18	37,5	31	36	M14	19,5	11,3	13,9	0,97	FL206	UK206	H306
	25	180	90	32	134	23	15	18	41	38	–	M20	26,7	15	13,3	1,5	FL306	UK306	H2306
	30	161	90	34	130	16	14	19	41	35	41	M14	25,7	15,4	13,9	1,3	FL207	UK207	H307
	30	185	100	36	141	23	16	20	45,5	43	–	M20	33,4	19,3	13,2	1,9	FL307	UK307	H2307
	35	175	100	36	144	16	14	21	44,5	36	46	M14	29,1	17,8	14	1,6	FL208	UK208	H308
	35	200	112	40	158	23	17	23	50,5	46	–	M20	40,7	24	13,2	2,5	FL308	UK308	H2308
	40	188	108	38	148	19	15	22	47,5	39	52	M16	34,1	21,3	14	2	FL209	UK209	H309
	40	230	125	44	177	25	18	25	55	50	–	M22	48,9	29,5	13,3	3,6	FL309	UK309	H2309
	45	197	115	40	157	19	15	22	48,5	42	58	M16	35,1	23,3	14,4	2,3	FL210	UK210	H310
	45	240	140	48	187	25	19	28	60	55	–	M22	62	38,3	13,2	4,4	FL310	UK310	H2310
	50	224	130	43	184	19	18	25	52,5	45	64	M16	43,4	29,4	14,4	3,3	FL211	UK211	H311
	50	250	150	52	198	25	20	30	63,5	59	–	M22	71,6	45	13,2	5,6	FL311	UK311	H2311
	55	250	140	48	202	23	18	29	58,5	47	69	M20	52,4	36,2	14,4	4,1	FL212	UK212	H312
	55	270	160	56	212	31	22	33	69,5	62	–	M27	81,9	52,2	13,2	6,9	FL312	UK312	H2312
	60	258	155	50	210	23	20	30	62	50	74	M20	57,2	40,1	14,4	5	FL213	UK213	H313
	60	295	175	58	240	31	25	33	71,5	65	–	M27	92,7	59,9	13,2	8,6	FL313	UK313	H2313
	65	275	165	56	225	23	20	34	69	55	85	M20	67,4	48,3	14,5	6,6	FL215	UK215	H315
	65	320	195	66	260	35	30	39	81,5	73	–	M30	113	77,2	13,2	11,4	FL315	UK315	H2315
	70	290	180	58	233	25	20	34	72	59	90	M22	72,7	53	14,6	8,1	FL216	UK216	H316
	70	355	210	68	285	38	32	38	82,5	78	–	M33	123	86,7	13,3	13,9	FL316	UK316	H2316
	75	305	190	63	248	25	22	36	76	63	96	M22	84	61,9	14,5	9,9	FL217	UK217	H317
	75	370	220	74	300	38	32	44	92	82	–	M33	133	96,8	13,3	15,8	FL317	UK317	H2317
	80	320	205	68	265	25	23	40	82	65	102	M22	96,1	71,5	14,5	12,2	FL218	UK218	H318
	80	385	235	76	315	38	36	44	92	86	–	M33	143	107	13,3	19,1	FL318	UK318	H2318
	85	405	250	94	330	41	40	59	111	90	–	M36	153	119	13,3	24,9	FL319	UK319	H2319
	90	440	270	94	360	44	40	59	113	97	–	M39	173	141	13,2	29	FL320	UK320	H2320
	100	470	300	96	390	44	42	60	120	105	–	M39	205	180	13,2	36,1	FL322	UK322	H2322
	110	520	330	110	430	47	48	65	130,5	112	–	M42	207	185	13,5	51,9	FL324	UK324	H2324
	115	550	360	115	460	47	50	65	131,5	121	–	M42	229	214	13,6	61,4	FL326	UK326	H2326
	125	600	400	125	500	51	60	75	147,5	131	–	M45	253	246	13,6	68,4	FL328	UK328	H2328

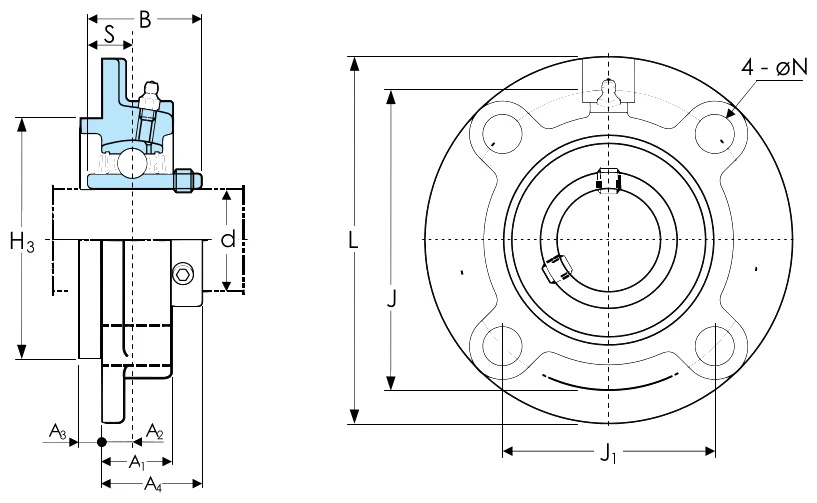

Łożyska w oprawach kołnierzowych okrągłych UCFC otwór 12–90 mm

	Wymiary, mm													Nośność, kN
Oznaczenie	d	L	H₃	J	J₁	N	A₁	A₂	A₃	A₄	B	S	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko
	12	100	62	78	55,1	12	20,5	10	5	28,3	31	12,7	M10	12,8	6,65	13,2	0,78	FC204	UC201
	15	100	62	78	55,1	12	20,5	10	5	28,3	31	12,7	M10	12,8	6,65	13,2	0,76	FC204	UC202
	17	100	62	78	55,1	12	20,5	10	5	28,3	31	12,7	M10	12,8	6,65	13,2	0,75	FC204	UC203
	20	100	62	78	55,1	12	20,5	10	5	28,3	31	12,7	M10	12,8	6,65	13,2	0,73	FC204	UC204
	25	115	70	90	63,6	12	21	10	6	29,8	34,1	14,3	M10	14	7,85	13,9	0,95	FC205	UC205
	30	125	80	100	70,7	12	23	10	8	32,2	38,1	15,9	M10	19,5	11,3	13,9	1,3	FC206	UC206
	40	145	100	120	84,8	14	26	11	10	41,2	49,2	19	M12	29,1	17,8	14	2	FC208	UC208
	45	160	105	132	93,3	16	26	10	12	40,2	49,2	19	M14	34,1	21,3	14	2,6	FC209	UC209
	50	165	110	138	97,6	16	28	10	12	42,6	51,6	19	M14	35,1	23,3	14,4	2,9	FC210	UC210
	55	185	125	150	106,1	19	31	13	12	46,4	55,6	22,2	M16	43,4	29,4	14,4	4,2	FC211	UC211
	60	195	135	160	113,1	19	36	17	12	56,7	65,1	25,4	M16	52,4	36,2	14,4	5	FC212	UC212
	65	205	145	170	120,2	19	36	16	14	55,7	65,1	25,4	M16	57,2	40,1	14,4	5,6	FC213	UC213
	70	215	150	177	125,1	19	40	17	14	61,4	74,6	30,2	M16	62,2	44,1	14,5	6,8	FC214	UC214
	75	220	160	184	130,1	19	40	18	16	62,5	77,8	33,3	M16	67,4	48,3	14,5	7,2	FC215	UC215
	80	240	170	200	141,4	23	42	18	16	67,3	82,6	33,3	M20	72,7	53	14,6	8,7	FC216	UC216
	85	250	180	208	147,1	23	45	18	18	69,6	85,7	34,1	M20	84	61,9	14,5	10,3	FC217	UC217
	90	265	190	220	155,5	23	50	22	18	78,3	96	39,7	M20	96,1	71,5	14,5	13,3	FC218	UC218

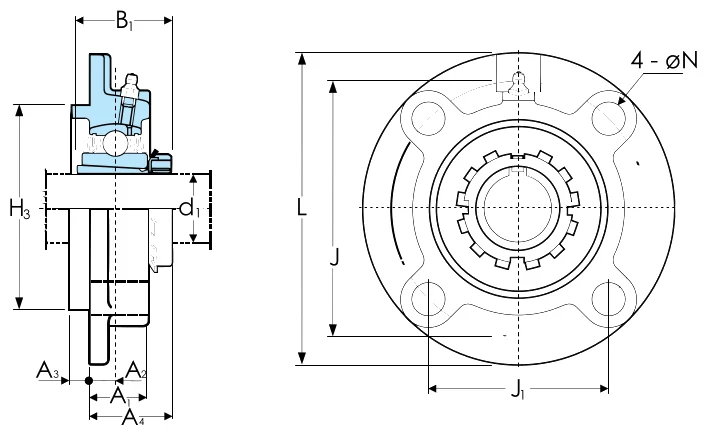

Łożyska w oprawach kołnierzowych okrągłych UKFC na tulei wciąganej otwór 20–75 mm

	Wymiary, mm												Nośność, kN
Oznaczenie	d₁	L	H₃	J	J₁	N	A₁	A₂	A₃	A₄	B₁	Śruba	C_r	C_0r	f₀	Masa, kg	Oprawa	Łożysko
	20	115	70	90	63,6	12	21	10	6	28,5	29	M10	14	7,85	13,9	0,99	FC205	UK205
	25	125	80	100	70,7	12	23	10	8	29,5	31	M10	19,5	11,3	13,9	1,3	FC206	UK206
	30	135	90	110	77,8	14	26	11	8	33	35	M12	25,7	15,4	13,9	1,7	FC207	UK207
	35	145	100	120	84,8	14	26	11	10	34,5	36	M12	29,1	17,8	14	2	FC208	UK208
	40	160	105	132	93,3	16	26	10	12	35,5	39	M14	34,1	21,3	14	2,7	FC209	UK209
	45	165	110	138	97,6	16	28	10	12	36,5	42	M14	35,1	23,3	14,4	3	FC210	UK210
	50	185	125	150	106,1	19	31	13	12	40,5	45	M16	43,4	29,4	14,4	4,3	FC211	UK211
	55	195	135	160	113,1	19	36	17	12	46,5	47	M16	52,4	36,2	14,4	4,9	FC212	UK212
	60	205	145	170	120,2	19	36	16	14	48	50	M16	57,2	40,1	14,4	5,5	FC213	UK213
	65	220	160	184	130,1	19	40	18	16	53	55	M16	67,4	48,3	14,5	7,4	FC215	UK215
	70	240	170	200	141,4	23	42	18	16	56	59	M20	72,7	53	14,6	9	FC216	UK216
	75	250	180	208	147,1	23	45	18	18	58	63	M20	84	61,9	14,5	10,4	FC217	UK217

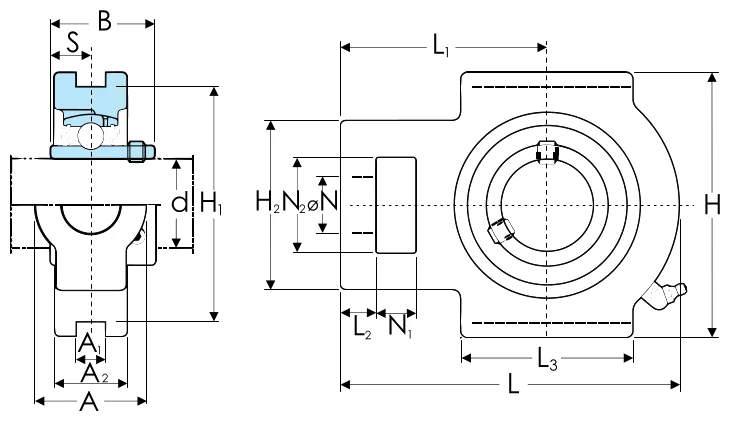

Łożyska w oprawach napinających UCT otwór 12–140 mm

	Wymiary, mm																Nośność, kN
Oznaczenie	d₁	A	A₁	A₂	H	H₁	H₂	L	L₁	L₂	L₃	N	N₁	N₂	B	S	C_r	C_0r	Masa, kg	Oprawa	Łożysko
	12	32	12	21	89	76	51	94	61	10	51	19	16	32	31	12,7	12,8	6,65	0,81	T204	UC201
	15	32	12	21	89	76	51	94	61	10	51	19	16	32	31	12,7	12,8	6,65	0,79	T204	UC202
	17	32	12	21	89	76	51	94	61	10	51	19	16	32	31	12,7	12,8	6,65	0,78	T204	UC203
	20	32	12	21	89	76	51	94	61	10	51	19	16	32	31	12,7	12,8	6,65	0,76	T204	UC204
	25	32	12	24	89	76	51	97	62	10	51	19	16	32	34,1	14,3	14	7,85	0,84	T205	UC205
	25	36	12	26	89	80	62	122	76	12	65	26	16	36	38	15	21,2	10,9	1,4	T305	UC305
	30	37	12	28	102	89	56	113	70	10	57	22	16	37	38,1	15,9	19,5	11,3	1,3	T206	UC206
	30	41	16	28	100	90	70	137	85	14	74	28	18	41	43	17	26,7	15	1,8	T306	UC306
	35	37	12	30	102	89	64	129	78	13	64	22	16	37	42,9	17,5	25,7	15,4	1,6	T207	UC207
	35	45	16	32	111	100	75	150	94	15	80	30	20	45	48	19	33,4	19,3	2,3	T307	UC307
	40	49	16	33	114	102	83	144	88	16	83	29	19	49	49,2	19	29,1	17,8	2,5	T208	UC208
	40	50	18	34	124	112	83	162	100	17	89	32	22	50	52	19	40,7	24	3	T308	UC308
	45	49	16	35	117	102	83	144	87	16	83	29	19	49	49,2	19	34,1	21,3	2,4	T209	UC209
	45	55	18	38	138	125	90	178	110	18	97	34	24	55	57	22	48,9	29,5	4,1	T309	UC309
	50	49	16	37	117	102	83	149	90	16	86	29	19	49	51,6	19	35,1	23,3	2,6	T210	UC210
	50	61	20	40	151	140	98	191	117	20	106	37	27	61	61	22	62	38,3	4,9	T310	UC310
	55	64	22	38	146	130	102	171	106	19	95	35	25	64	55,6	22,2	43,4	29,4	4	T211	UC211
	55	66	22	44	163	150	105	207	127	21	115	39	29	66	66	25	71,6	45	6,1	T311	UC311
	60	64	22	42	146	130	102	194	119	19	102	35	32	64	65,1	25,4	52,4	36,2	4,9	T212	UC212
	60	71	22	46	178	160	113	220	135	23	123	41	31	71	71	26	81,9	52,2	7,6	T312	UC312
	65	70	26	44	167	151	111	224	137	21	121	41	32	70	65,1	25,4	57,2	40,1	6,9	T213	UC213
	65	80	26	50	190	170	116	238	146	25	134	43	32	70	75	30	92,7	59,9	9,3	T313	UC313
	70	70	26	46	167	151	111	224	137	21	121	41	32	70	74,6	30,2	62,2	44,1	7	T214	UC214
	70	90	26	52	202	180	130	252	155	25	140	46	36	85	78	33	104	68,2	11,1	T314	UC314
	75	70	26	48	167	151	111	232	140	21	121	41	32	70	77,8	33,3	67,4	48,3	7,3	T215	UC215
	75	90	26	55	216	192	132	262	160	25	150	46	36	85	82	32	113	77,2	13	T315	UC315
	80	70	26	51	184	165	111	235	140	21	121	41	32	70	82,6	33,3	72,7	53	8,2	T216	UC216
	80	102	30	60	230	204	150	282	174	28	160	53	42	98	86	34	123	86,7	16,2	T316	UC316
	85	73	30	54	198	173	124	260	162	29	157	48	38	73	85,7	34,1	84	61,9	11	T217	UC217
	85	102	32	64	240	214	152	298	183	30	170	53	42	98	96	40	133	96,8	19	T317	UC317
	90	110	32	66	255	228	160	312	192	30	175	57	46	106	96	40	143	107	21,6	T318	UC318
	95	110	35	72	270	240	165	322	197	31	180	57	46	106	103	41	153	119	24,9	T319	UC319
	100	120	35	75	290	260	175	345	210	32	200	59	48	115	108	42	173	141	30,7	T320	UC320
	105	120	35	75	290	260	175	345	210	32	200	59	48	115	112	44	184	153	36,7	T321	UC321
	110	130	38	80	320	285	185	385	235	38	215	65	52	125	117	46	205	180	39,7	T322	UC322
	120	140	45	90	355	320	210	432	267	42	230	70	60	140	126	51	207	185	54,4	T324	UC324
	130	150	50	100	385	350	220	465	285	45	240	75	65	150	135	54	229	214	69,3	T326	UC326
	140	155	50	100	415	380	230	515	315	50	255	80	70	160	145	59	253	246	85,1	T328	UC328

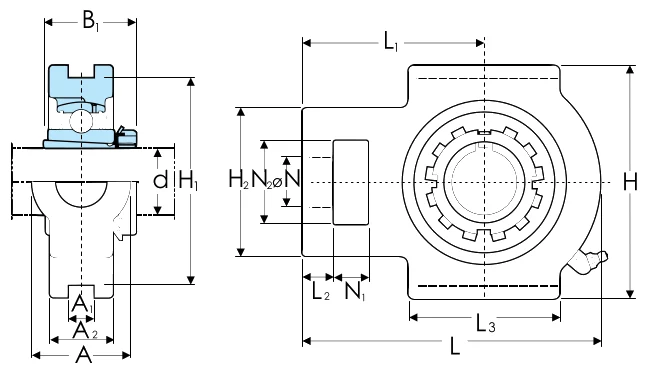

Łożyska w oprawach napinających UKT na tulei wciąganej otwór 20–125 mm

	Wymiary, mm															Nośność, kN
Oznaczenie	d₁	A	A₁	A₂	H	H₁	H₂	L	L₁	L₂	L₃	N	N₁	N₂	B	C_r	C_0r	Masa, kg	Oprawa	Łożysko
	20	32	12	24	89	76	51	97	62	10	51	19	16	32	29	14	7,85	0,88	T205	UK205
	20	36	12	26	89	80	62	122	76	12	65	26	16	36	35	21,2	10,9	1,5	T305	UK305
	25	37	12	28	102	89	56	113	70	10	57	22	16	37	31	19,5	11,3	1,3	T206	UK206
	25	41	16	28	100	90	70	137	85	14	74	28	18	41	38	26,7	15	1,9	T306	UK306
	30	37	12	30	102	89	64	129	78	13	64	22	16	37	35	25,7	15,4	1,7	T207	UK207
	30	45	16	32	111	100	75	150	94	15	80	30	20	45	43	33,4	19,3	2,4	T307	UK307
	35	49	16	33	114	102	83	144	88	16	83	29	19	49	36	29,1	17,8	2,5	T208	UK208
	35	50	18	34	124	112	83	162	100	17	89	32	22	50	46	40,7	24	3	T308	UK308
	40	49	16	35	117	102	83	144	87	16	83	29	19	49	39	34,1	21,3	2,5	T209	UK209
	40	55	18	38	138	125	90	178	110	18	97	34	24	55	50	48,9	29,5	4,2	T309	UK309
	45	49	16	37	117	102	83	149	90	16	86	29	19	49	42	35,1	23,3	2,7	T210	UK210
	45	61	20	40	151	140	98	191	117	20	106	37	27	61	55	62	38,3	5	T310	UK310
	50	64	22	38	146	130	102	171	106	19	95	35	25	64	45	43,4	29,4	4,1	T211	UK211
	50	66	22	44	163	150	105	207	127	21	115	39	29	66	59	71,6	45	6,4	T311	UK311
	55	64	22	42	146	130	102	194	119	19	102	35	32	64	47	52,4	36,2	4,8	T212	UK212
	55	71	22	46	178	160	113	220	135	23	123	41	31	71	62	81,9	52,2	7,5	T312	UK312
	60	70	26	44	167	151	111	224	137	21	121	41	32	70	50	57,2	40,1	6,8	T213	UK213
	60	80	26	50	190	170	116	238	146	25	134	43	32	70	65	92,7	59,9	9,4	T313	UK313
	65	70	26	48	167	151	111	232	140	21	121	41	32	70	55	67,4	48,3	7,4	T215	UK215
	65	90	26	55	216	192	132	262	160	25	150	46	36	85	73	113	77,2	13,1	T315	UK315
	70	70	26	51	184	165	111	235	140	21	121	41	32	70	59	72,7	53	8,5	T216	UK216
	70	102	30	60	230	204	150	282	174	28	160	53	42	98	78	123	86,7	16,3	T316	UK316
	75	73	30	54	198	173	124	260	162	29	157	48	38	73	63	84	61,9	11,2	T217	UK217
	75	102	32	64	240	214	152	298	183	30	170	53	42	98	82	133	96,8	18,9	T317	UK317
	80	110	32	66	255	228	160	312	192	30	175	57	46	106	86	143	107	21,7	T318	UK318
	85	110	35	72	270	240	165	322	197	31	180	57	46	106	90	153	119	25,2	T319	UK319
	90	120	35	75	290	260	175	345	210	32	200	59	48	115	97	173	141	30,4	T320	UK320
	100	130	38	80	320	285	185	385	235	38	215	65	52	125	105	205	180	39,5	T322	UK322
	110	140	45	90	355	320	210	432	267	42	230	70	60	140	112	207	185	54,7	T324	UK324
	115	150	50	100	385	350	220	465	285	45	240	75	65	150	121	229	214	69,1	T326	UK326
	125	155	50	100	415	380	230	515	315	50	255	80	70	160	131	253	246	85,1	T328	UK328

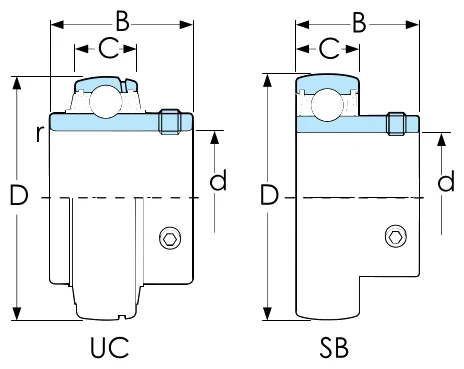

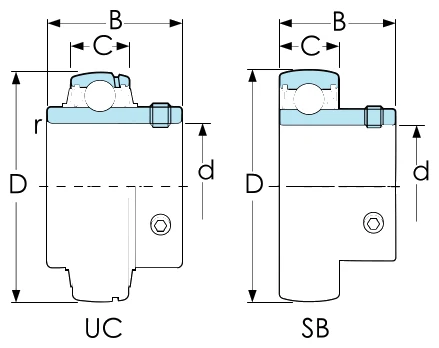

Łożyska wkładane UC i SB otwór 12–70 mm

	Wymiary, mm					Nośność, kN
Oznaczenie	d	D	B	C	r_min	C_r	C_0r	f₀	Masa, kg
	12	40	22	12	–	9,55	4,8	13,2	0,1
	12	47	31	16	0,6	12,8	6,65	13,2	0,21
	15	40	22	12	–	9,55	4,8	13,2	0,1
	15	47	31	16	0,6	12,8	6,65	13,2	0,19
	17	40	22	12	–	9,55	4,8	13,2	0,1
	17	47	31	16	0,6	12,8	6,65	13,2	0,18
	20	47	25	14	–	12,8	6,65	13,2	0,15
	20	47	31	16	1	12,8	6,65	13,2	0,16
	25	52	27	15	–	14	7,85	13,9	0,18
	25	52	34,1	17	1	14	7,85	13,9	0,2
	25	62	38	22	1,1	21,2	10,9	12,6	0,45
	30	62	30	16	–	19,5	11,3	13,9	0,27
	30	62	38,1	19	1	19,5	11,3	13,9	0,32
	30	72	43	24	1,1	26,7	15	13,3	0,56
	35	72	32	17	–	25,7	15,4	13,9	0,42
	35	72	42,9	20	1,1	25,7	15,4	13,9	0,48
	35	80	48	26	1,5	33,4	19,3	13,2	0,71
	40	80	34	18	–	29,1	17,8	14	0,6
	40	80	49,2	21	1,1	29,1	17,8	14	0,64
	40	90	52	28	1,5	40,7	24	13,2	1
	45	85	49,2	22	1,1	34,1	21,3	14	0,68
	45	100	57	30	1,5	48,9	29,5	13,3	1,33
	50	90	51,6	24	1,1	35,1	23,3	14,4	0,8
	50	–	61	32	2	62	38,3	13,2	1,69
	55	100	55,6	25	1,5	43,4	29,4	14,4	1,11
	55	120	66	34	2	71,6	45	13,2	1,9
	60	110	65,1	27	1,5	52,4	36,2	14,4	1,54
	60	130	71	36	2,1	81,9	52,2	13,2	2,6
	65	120	65,1	28	1,5	57,2	40,1	14,4	1,86
	65	140	75	38	2,1	92,7	59,9	13,2	3,16
	70	125	74,6	30	1,5	62,2	44,1	14,5	2,05
	70	150	78	40	2,1	104	68,2	13,2	3,9

Łożyska wkładane UC otwór 75–140 mm

	Wymiary, mm					Nośność, kN
Oznaczenie	d	D	B	C	r_min	C_r	C_0r	f₀	Masa, kg
	75	130	77,8	32	1,5	67,4	48,3	14,5	2,21
	75	160	82	42	2,1	113	77,2	13,2	4,7
	80	140	82,6	33	2	72,7	53	14,6	2,79
	80	170	86	44	2,1	123	86,7	13,3	5,6
	85	150	85,7	35	2	84	61,9	14,5	3,45
	85	180	96	46	3	133	96,8	13,3	6,9
	90	160	96	38	2	96,1	71,5	14,5	4,35
	90	190	96	48	3	143	107	13,3	7,87
	95	200	103	50	3	153	119	13,3	8,91
	–	215	108	54	3	173	141	13,2	11,2
	105	225	112	56	3	184	153	13,2	12,7
	110	240	117	60	3	205	180	13,2	15,1
	120	260	126	64	3	207	185	13,5	19
	130	280	135	68	4	229	214	13,6	23,6
	140	300	145	72	4	253	246	13,6	29,4

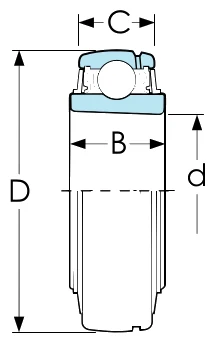

Łożyska wkładane UK z otworem stożkowym otwór 25–140 mm

	Wymiary, mm				Nośność, kN
Oznaczenie	d	D	B	C	C_r	C_0r	f₀	Masa, kg
	25	52	21	17	14	7,85	13,9	0,16
	25	62	27	22	21,2	10,9	12,6	0,4
	30	62	23	19	19,5	11,3	13,9	0,25
	30	72	30	24	26,7	15	13,3	0,47
	35	72	26	20	25,7	15,4	13,9	0,37
	35	80	33	26	33,4	19,3	13,2	0,6
	40	80	27	21	29,1	17,8	14	0,47
	40	90	35	28	40,7	24	13,2	0,8
	45	85	29	22	34,1	21,3	14	0,52
	45	100	38	30	48,9	29,5	13,3	1,08
	50	90	29	24	35,1	23,3	14,4	0,59
	50	110	40	32	62	38,3	13,2	1,38
	55	100	31	25	43,4	29,4	14,4	0,8
	55	120	43	34	71,6	45	13,2	1,78
	60	110	33	27	52,4	36,2	14,4	1,02
	60	130	47	36	81,9	52,2	13,2	2,06
	65	120	36	28	57,2	40,1	14,4	1,34
	65	140	49	38	92,7	59,9	13,2	2,71
	75	130	40	32	67,4	48,3	14,5	1,5
	75	160	55	42	113	77,2	13,2	3,8
	80	140	42	33	72,7	53	14,6	1,96
	80	170	55	44	123	86,7	13,3	4,39
	85	150	44	35	84	61,9	14,5	2,42
	85	180	60	46	133	96,8	13,3	5,3
	90	160	48	38	96,1	71,5	14,5	2,9
	90	190	60	48	143	107	13,3	6,2
	95	200	66	50	153	119	13,3	7,31
	100	215	68	54	173	141	13,2	8,7
	110	240	78	60	205	180	13,2	12,2
	120	260	87	64	207	185	13,5	16,1
	130	280	87	68	229	214	13,6	18,8
	140	300	97	72	253	246	13,6	23,9

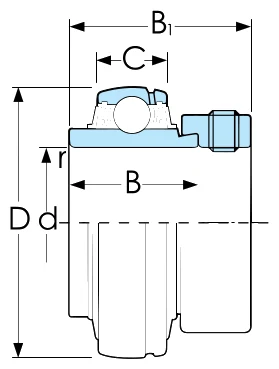

Łożyska wkładane NA otwór 20–60 mm

	Wymiary, mm						Nośność, kN
Oznaczenie	d	D	B	B₁	C	r_min	C_r	C_0r	f₀	Masa, kg
	20	47	34,2	43,7	16	1	12,8	6,65	13,2	0,22
	25	52	34,9	44,4	17	1	14	7,85	13,9	0,25
	30	62	36,5	48,4	19	1	19,5	11,3	13,9	0,41
	35	72	37,6	51,1	20	1,1	25,7	15,4	13,9	0,61
	40	80	42,8	56,3	21	1,1	29,1	17,8	14	0,78
	45	85	42,8	56,3	22	1,1	34,1	21,3	14	0,85
	50	90	49,2	62,7	24	1,1	35,1	23,3	14,4	1,01
	55	100	55,5	71,4	25	1,5	43,4	29,4	14,4	1,39
	60	110	61,9	77,8	27	1,5	52,4	36,2	14,4	1,87

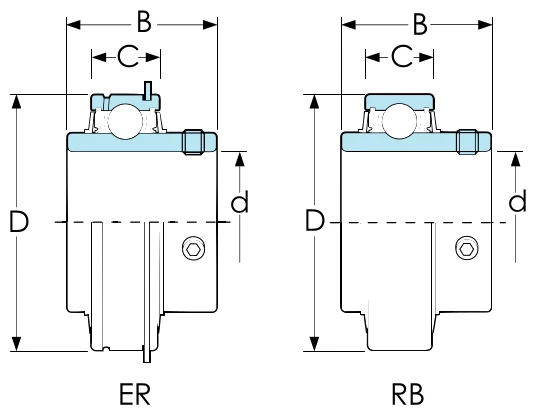

Łożyska wkładane ER i RB otwór 12–55 mm

Oznaczenie		Wymiary, mm				Nośność, kN			Masa, kg
ER	RB	d	D	B	C	C_r	C_0r	f₀	ER	RB
		12	47	31	16	12,8	6,65	13,2	0,22	0,22
		15	47	31	16	12,8	6,65	13,2	0,22	0,22
		17	47	31	16	12,8	6,65	13,2	0,22	0,22
		20	47	31	16	12,8	6,65	13,2	0,22	0,22
		25	52	34,1	19	14	7,85	13,9	0,27	0,26
		30	62	38,1	22	19,5	11,3	13,9	0,39	0,38
		35	72	42,9	24	25,7	15,4	13,9	0,63	0,62
		40	80	49,2	28	29,1	17,8	14	0,81	0,78
	–	45	85	49,2	28	34,1	21,3	14	0,9	–
	–	50	90	51,6	28	35,1	23,3	14,4	0,98	–
	–	55	100	55,6	30	43,4	29,4	14,4	1,41	–

Chcesz kupić?

Lub zapytaj nas bezpośrednio

Otrzymaj korzystne warunki i wsparcie — zostań dystrybutorem NTE już dziś!

Oferujemy łożyska, spełniające międzynarodowe standardy jakości.
Produkty NTE są wytwarzane w certyfikowanych zakładach, podlegają ścisłej kontroli i łączą w sobie trwałość, precyzję oraz stabilność działania. Wysoka jakość została potwierdzona doświadczeniem zastosowania w branży motoryzacyjnej, elektrotechnicznej, maszynowej i metalurgicznej.

Dla dystrybutorów oferujemy:

Skontaktuj się z nami mailowo — zostań partnerem NTE już dziś!
